3Dパース作成画面の操作について

このページでは下記の通り、3Dパース作成画面の操作について紹介しています。

• 画面構成の概要

• 配置・編集できるアイテム

• 主な操作

  • アイテムの追加

  • アイテムの移動

  • アイテムの選択

  • アイテムの編集

• 編集をサポートする便利な機能

1. 🖥 画面構成の概要

まず画面構成について紹介します

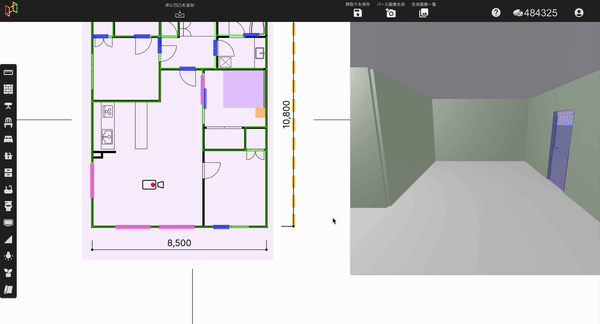

• 左側エリア：間取り図画面

  • アップロードした間取り図の上に、壁やドア・窓、家具を配置し、レイアウトを作成するエリアです

• 右側エリア：3D画面

  • 左側の間取り図画面で作成したレイアウトを3Dで確認する画面です

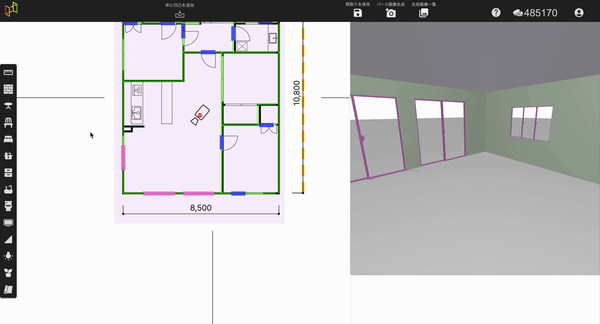

  • 左側の画面上のカメラ🎥のアイコンをドラッグすると右側の3D画面に連動してシーンを見渡せます

• 上部エリア：共通メニュー

  • 画面上部にあるメニューから、パース画像の作成や、作成した画像の確認を行います

各画面の操作方法はこちらで詳しく紹介しています: 間取り3D化画面について

2．🧱 配置・編集できるアイテム

以下のアイテム・要素を配置・編集することで3D空間を作成していきます

• 壁

  • ドア

  • 窓

  • 通路・垂れ壁

  • 壁掛け家具 (カーテン・壁掛けテレビ・絵画など)

• 床

  • 凹凸部分(土間やローリビングなど)

• 天井

  • 凹凸部分(梁・折り上げ天井など)

• 家具, 家電, キッチン, 水回り設備, etc

3.　🛠 主な操作

▪️アイテムの追加

• 左端にあるアイテムリストから追加したいアイテムを選択

  　→ 選択すると画面中央にアイテムが配置されます

▪️アイテムの移動

• ほとんどのアイテムはドラッグで移動可能です

※ 天井と床のみドラッグが出来ません

▪️アイテムの選択

• 左側の間取り図上のアイテムをクリックすると選択が出来ます

• 右側の3D画面内からもアイテムの選択が出来ます

▪️アイテムの編集

• アイテムを選択すると、画像内の赤枠にアイテムの編集メニューが表示されます

• この編集メニューから、アイテムのサイズや高さの変更、削除などが行えます

4．🧭 編集をサポートする便利な機能

• 間取り図画面の拡大・縮小

  • マウスホイール・トラックパッドのピンチ操作での拡大縮小が可能です

• ショートカットキー

  • Delete/Backspaceキー

    • 選択中のアイテムの削除

  • Control + C　→ Control + V

    • 選択したアイテムのコピー&ペースト

  • Control + Z / Control + Shift + Z

    • アイテムの移動・追加・削除などの操作の「取り消し」/「再実行」が出来ます
